Messung von Flüssigkeitskühlkörpern

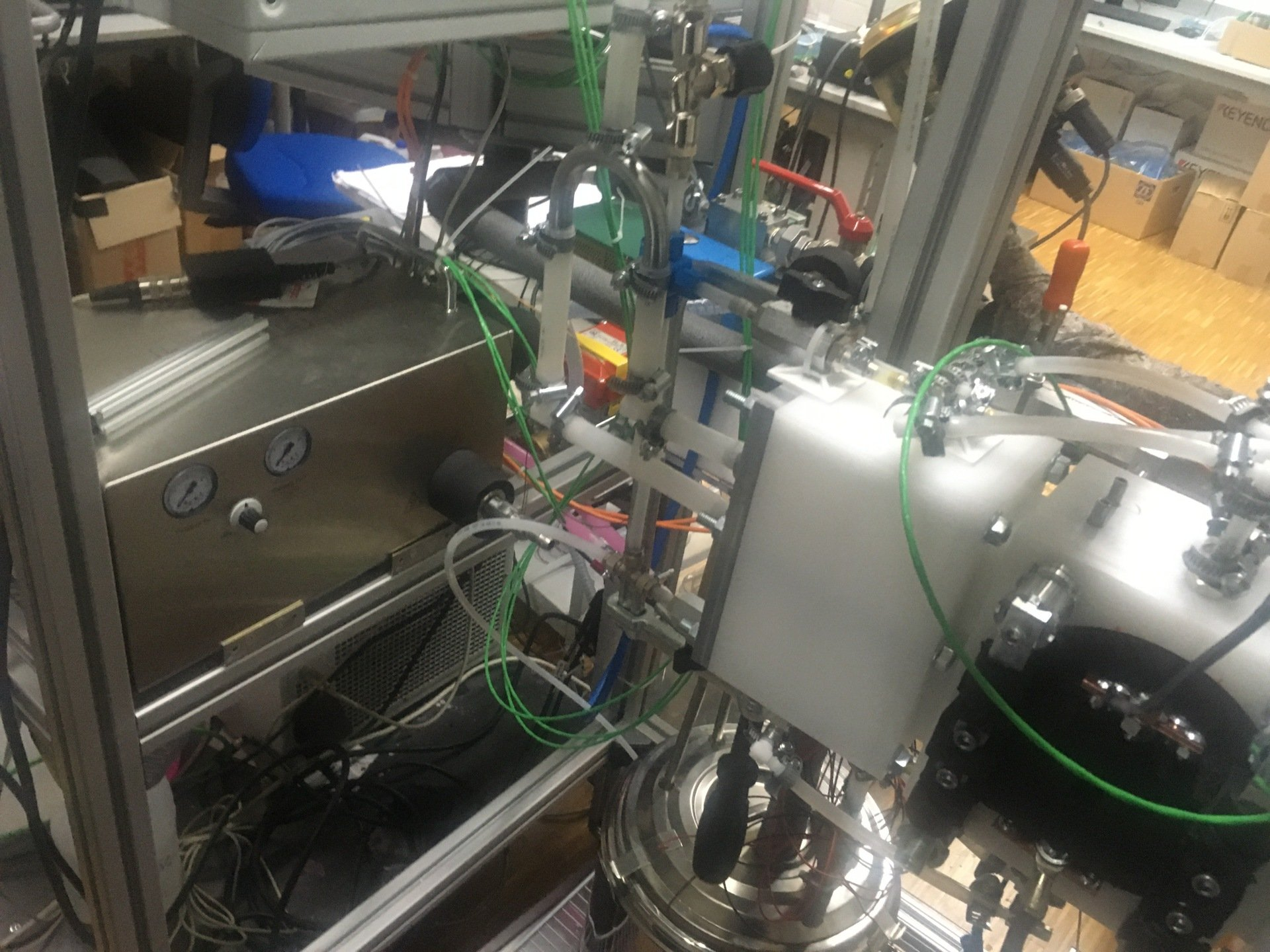

Mit diesem Prüfstand ist es uns möglich, präzise Messungen von thermischen Widerständen, Druckverlusten und Massenströmen durchzuführen. Die Messungen dienen als Grundlage für die Auslegung eines Kühlkörpers und von Kühlmitteln.
Abhängig von der Viskosität des Kühlmediums sind Temperaturen zwischen -40°C und 120°C möglich. Siehe dazu auch folgenden Artikel in der Elektronik Praxis.
Basierend auf dem thermischen Transientenverfahren ist die erste Messgröße der thermische Widerstand durch Wärmeübergang (Rth = 1 / alpha A) und NICHT der Wärmeübergangskoeffizient. Das hat den Vorteil, dass keine Bezugsfläche definiert werden muss. In Verbindung mit numerischen Simulationsrechnungen sind die Messungen ideal geeignet für die Optimierung von Kühlkörpergeometrien.
